تُعد أعمال المضخات في السعودية من العناصر الأساسية في مشاريع المباني والبنية التحتية والمرافق الصناعية، حيث تعتمد العديد من الأنظمة على المضخات لنقل المياه أو رفعها أو تدويرها أو تصريفها وفق متطلبات كل مشروع.
ومع التوسع العمراني والصناعي في المملكة، أصبحت أنظمة الضخ جزءًا أساسيًا من أعمال المقاولات الكهروميكانيكية، سواء في المباني السكنية والتجارية، أو المستشفيات والفنادق، أو المصانع ومحطات المياه والصرف الصحي.
ولا تقتصر أعمال المضخات على تركيب المعدة فقط، بل تبدأ من دراسة متطلبات المشروع واختيار النوع والقدرة المناسبة، مرورًا بتصميم خطوط السحب والطرد وتركيب المعدات والصمامات ولوحات التحكم، وصولًا إلى الاختبارات والتشغيل والصيانة.
وفي هذا الدليل نستعرض 10 أنواع رئيسية من أعمال المضخات في السعودية، وأهم معايير الاختيار والتنفيذ، والأخطاء التي يجب تجنبها لضمان كفاءة النظام واستمراريته.
ما المقصود بأعمال المضخات في السعودية؟
تشمل أعمال المضخات في السعودية مجموعة متكاملة من الأعمال الهندسية المرتبطة بتصميم وتركيب وتشغيل وصيانة أنظمة الضخ.
وتختلف طبيعة الأعمال حسب استخدام المضخة، فقد تكون مخصصة لتغذية المياه، أو رفع الضغط، أو تدوير المياه في أنظمة التكييف، أو مكافحة الحريق، أو نقل مياه الصرف الصحي، أو تصريف مياه الأمطار، أو خدمة العمليات الصناعية.
وتتضمن الأعمال عادةً:
- اختيار نوع المضخة المناسب.
- تحديد معدل التدفق المطلوب.
- حساب الرفع الكلي للمضخة.
- دراسة خطوط السحب والطرد.
- اختيار أقطار المواسير.
- تركيب الصمامات والوصلات.
- تركيب لوحات التحكم.
- توصيل أنظمة الكهرباء والتحكم.
- إجراء اختبارات التشغيل.
- أعمال الصيانة الوقائية والتصحيحية.
ويجب تنفيذ أعمال المضخات في السعودية ضمن منظومة متكاملة مع أعمال السباكة والكهرباء والميكانيكا والبنية التحتية.
لماذا تعتبر أعمال المضخات في السعودية مهمة في المشاريع السعودية؟
المضخة غير المناسبة قد تؤدي إلى انخفاض الضغط أو زيادة استهلاك الطاقة أو تكرار الأعطال أو عدم قدرة النظام على تحقيق معدل التدفق المطلوب.
لذلك فإن اختيار وتنفيذ المضخات بطريقة صحيحة يؤثر بصورة مباشرة على:
1. استمرارية التشغيل
تحتاج المباني والمرافق الحيوية إلى أنظمة ضخ قادرة على العمل لفترات طويلة مع أقل قدر ممكن من الأعطال.
2. كفاءة استهلاك الطاقة
اختيار مضخة مناسبة لنقطة التشغيل الفعلية يساعد على تقليل الطاقة المهدرة الناتجة عن التشغيل بعيدًا عن نقطة الكفاءة المناسبة.
3. حماية المعدات
التصميم غير الصحيح لخطوط السحب أو التشغيل خارج نطاق المضخة قد يؤدي إلى اهتزازات ومشكلات ميكانيكية وتشغيلية.
4. تقليل تكاليف الصيانة
الاختيار الصحيح للمضخة والمكونات المصاحبة لها منذ مرحلة التصميم يساعد على تقليل الأعطال وتكاليف الصيانة المستقبلية.
10 أنواع أعمال المضخات في السعودية المستخدمة في المشاريع
توجد أنواع عديدة من المضخات، ويعتمد الاختيار على طبيعة السائل، ومعدل التدفق، والضغط، والارتفاع، وطبيعة التشغيل.
1. مضخات الطرد المركزي Centrifugal Pumps
تُستخدم مضخات الطرد المركزي في العديد من تطبيقات المياه والتغذية والتدوير والأنظمة الميكانيكية.
وتعتمد على تحويل الطاقة الميكانيكية إلى طاقة هيدروليكية من خلال دوران المروحة داخل جسم المضخة.
ومن أهم استخداماتها:
- شبكات المياه.
- أنظمة التبريد.
- تدوير المياه.
- التطبيقات الصناعية.
- أنظمة التغذية والرفع.
وتتميز بتوفرها بأحجام وقدرات مختلفة، مما يجعلها مناسبة لمجموعة واسعة من المشاريع.
2. مضخات الضغط Booster Pumps
تُستخدم مضخات رفع الضغط عندما يكون الضغط القادم من مصدر المياه غير كافٍ لتلبية متطلبات المبنى.
وتظهر أهميتها بشكل خاص في:
- الأبراج والمباني المرتفعة.
- المجمعات السكنية.
- الفنادق.
- المستشفيات.
- المنشآت التجارية.
وقد يتم تصميم النظام باستخدام مضخة واحدة أو مجموعة مضخات تعمل بالتتابع وفق معدل الطلب.
ويجب عند تصميم نظام Booster Pump دراسة الضغط المطلوب، ومعدل التدفق، وحجم الخزان، وخصائص شبكة التوزيع.
3. المضخات الغاطسة Submersible Pumps
تعمل المضخات الغاطسة داخل السائل، ولذلك تستخدم بصورة واسعة في تطبيقات الصرف الصحي والمياه الجوفية وبعض محطات الرفع.
ومن أهم تطبيقاتها:
- محطات رفع مياه الصرف.
- أحواض التجميع.
- تصريف المياه.
- بعض تطبيقات الآبار.
- تصريف المياه في المناطق المنخفضة.
ويجب مراعاة طبيعة السائل والمواد الصلبة الموجودة فيه عند اختيار المضخة الغاطسة.
4. مضخات الحريق Fire Pumps
تمثل مضخات الحريق جزءًا أساسيًا من أنظمة مكافحة الحريق التي تعتمد على المياه.
ويتم اختيار وتجهيز المضخات وفق متطلبات نظام الحماية من الحريق والمواصفات المعتمدة للمشروع والجهات المختصة.
وقد تتضمن منظومة المضخات:
- Main Fire Pump.
- Standby Fire Pump.
- Jockey Pump.
- لوحة تحكم.
- شبكة مواسير.
- صمامات ومكونات مساعدة.
ويجب التعامل مع أنظمة الحريق كمنظومة متكاملة، وليس باعتبار المضخة عنصرًا منفصلًا.
5. مضخات الصرف الصحي Sewage Pumps
تُستخدم مضخات الصرف الصحي لنقل مياه الصرف من المناسيب المنخفضة إلى خطوط أو محطات أعلى.
وتعتبر من أهم المعدات المستخدمة في محطات رفع الصرف الصحي.
ويتطلب اختيارها دراسة:
- معدل التدفق.
- طبيعة مياه الصرف.
- نسبة المواد الصلبة.
- ارتفاع الرفع.
- قطر خط الطرد.
- ظروف التشغيل.
- عدد ساعات التشغيل.
كما يجب توفير وسائل مناسبة للصيانة والوصول إلى المعدات.
6. مضخات تدوير المياه Circulation Pumps
تستخدم مضخات التدوير لتحريك المياه داخل الدوائر المغلقة.
ومن أشهر تطبيقاتها:
- أنظمة التكييف المركزي.
- دوائر المياه المبردة.
- أنظمة المياه الساخنة.
- بعض التطبيقات الصناعية.
وفي مشاريع HVAC، يعتمد أداء النظام بصورة كبيرة على تحقيق معدل التدفق المطلوب داخل الدائرة الهيدروليكية.
7. مضخات المياه الخام Raw Water Pumps
تستخدم هذه المضخات لنقل المياه الخام من مصادرها إلى مرافق المعالجة أو التخزين.
وقد تدخل ضمن:
- محطات معالجة المياه.
- محطات التحلية.
- شبكات التغذية.
- مرافق البنية التحتية.
ويتم اختيارها وفق خصائص المياه ومعدل التدفق والرفع المطلوب وطبيعة التشغيل.
8. مضخات العمليات الصناعية Process Pumps
تختلف المضخات الصناعية حسب طبيعة السائل والعملية الصناعية.
وقد تستخدم لنقل:
- المياه.
- السوائل الكيميائية.
- سوائل العمليات.
- الزيوت.
- سوائل ذات درجات حرارة مختلفة.
وفي هذه التطبيقات، لا يكفي النظر إلى التدفق والضغط فقط، بل يجب دراسة خواص السائل ودرجة الحرارة والمواد المستخدمة في تصنيع مكونات المضخة.
9. مضخات تصريف مياه الأمطار Stormwater Pumps
في بعض المواقع لا يكون التصريف بالجاذبية كافيًا، خصوصًا في المناطق المنخفضة أو بعض المنشآت والمنشآت تحت الأرض.
وهنا تستخدم مضخات تصريف مياه الأمطار لنقل المياه إلى نقاط التصريف المناسبة.
ويجب ربط اختيار المضخة بدراسة شبكة تصريف مياه الأمطار وحجم التجميع ومعدل التدفق المتوقع.
10. مضخات محطات الرفع Lift Station Pumps
تُستخدم محطات الرفع عندما تكون الجاذبية غير كافية لنقل المياه أو الصرف إلى النقطة المطلوبة.
وتحتاج محطات الرفع إلى تكامل بين:
- المضخات.
- أحواض التجميع.
- خطوط السحب والطرد.
- الصمامات.
- لوحات التحكم.
- أجهزة القياس.
- أنظمة الإنذار.
- الكهرباء والطاقة الاحتياطية عند الحاجة.
وتشير حلول Flow Lines لمحطات الرفع إلى أن التكلفة والتصميم يتأثران بعدد المضخات وقدرتها وحجم حوض التجميع وطول خط الطرد وأقطار المواسير وأنظمة التحكم وغيرها من مكونات المشروع.
كيف يتم اختيار المضخة المناسبة للمشروع؟
اختيار المضخة لا يعتمد على القدرة الكهربائية فقط، وإنما يجب دراسة مجموعة من المعايير الهيدروليكية والميكانيكية والتشغيلية.
1. معدل التدفق Flow Rate
يجب تحديد كمية المياه أو السائل التي يحتاج النظام إلى نقلها خلال فترة زمنية محددة.
ويتم التعبير عن التدفق عادةً بوحدات مثل:
- m³/h
- L/s
- GPM
ويجب ألا يتم اختيار المضخة اعتمادًا على رقم تقريبي دون الرجوع إلى الحسابات والمخططات.
2. الرفع الكلي Total Dynamic Head
يُعد الـTDH من أهم عناصر اختيار المضخة.
وهو لا يمثل الارتفاع الرأسي فقط، بل يتأثر أيضًا بفواقد الاحتكاك في المواسير والمحابس والوصلات والمعدات.
لذلك يجب دراسة:
Static Head + Friction Losses + Required Pressure
للوصول إلى نقطة التشغيل المناسبة.
3. طبيعة السائل
يجب معرفة طبيعة السائل الذي ستتعامل معه المضخة.
فالمياه النظيفة تختلف عن مياه الصرف أو السوائل الصناعية أو السوائل التي تحتوي على مواد صلبة أو مواد كيميائية.
وقد يؤثر ذلك على:
- نوع المضخة.
- مادة التصنيع.
- نوع المروحة.
- الأختام الميكانيكية.
- الحماية من التآكل.
4. ظروف السحب وNPSH
يجب دراسة ظروف السحب بعناية لتجنب حدوث مشكلات مثل Cavitation.
وتحتاج حسابات المضخة إلى مقارنة ظروف النظام مع متطلبات المضخة المتعلقة بـNPSH.
إهمال هذه النقطة قد يؤدي إلى:
- ضوضاء.
- اهتزاز.
- انخفاض الأداء.
- تلف المكونات.
- تقليل العمر التشغيلي للمضخة.
اختيار قدرة المضخة
من الأخطاء الشائعة اختيار مضخة أكبر بكثير من احتياجات المشروع باعتقاد أن القدرة الأعلى تعني أداءً أفضل.
لكن Oversizing قد يؤدي إلى:
- زيادة استهلاك الطاقة.
- تشغيل المضخة بعيدًا عن نقطة الكفاءة المناسبة.
- زيادة الضغط على الشبكة.
- زيادة تكاليف التشغيل.
- مشكلات في التحكم.
لذلك يجب اختيار المضخة بناءً على Duty Point الفعلي للمشروع.
أهم مكونات أعمال المضخات في السعودية
لا تعمل المضخة وحدها، بل تعتمد على مجموعة من المكونات المساعدة.
ومن أهمها:
- Suction Pipe.
- Discharge Pipe.
- Isolation Valves.
- Check Valves.
- Pressure Gauges.
- Flow Meters عند الحاجة.
- Expansion Joints في التطبيقات المناسبة.
- Strainers حسب نوع النظام.
- Control Panels.
- Pressure Sensors.
- Level Sensors.
- VFD عند الحاجة.
- قواعد وتثبيتات المعدات.
ويجب تنسيق هذه المكونات مع المخططات الميكانيكية والكهربائية.
مراحل تنفيذ أعمال المضخات في السعودية
تمر أعمال المضخات عادة بعدة مراحل رئيسية.
المرحلة الأولى: مراجعة التصميم
يتم مراجعة:
- المخططات.
- المواصفات.
- جداول المعدات.
- الحسابات الهيدروليكية.
- نقاط التشغيل.
- متطلبات الكهرباء والتحكم.
المرحلة الثانية: اعتماد المعدات
قبل التوريد يجب التأكد من مطابقة المضخة للمواصفات الفنية المعتمدة للمشروع.
ويتم عادةً مراجعة:
- Model.
- Flow.
- Head.
- Motor Power.
- Efficiency.
- Voltage.
- Materials.
- Accessories.
المرحلة الثالثة: تجهيز الموقع
يجب تجهيز قواعد المضخات والمساحات اللازمة للصيانة والوصول إلى المعدات.
كما يجب التأكد من:
- مناسيب التركيب.
- اتجاهات المواسير.
- أماكن الصمامات.
- مسارات الكابلات.
- التهوية.
- إمكانية فك المعدات وصيانتها.
المرحلة الرابعة: تركيب المضخة
يتم تركيب المضخة وربطها بالمواسير والمكونات المرتبطة بها وفق المخططات والمواصفات المعتمدة.
ويجب تجنب تحميل المضخة بأوزان أو إجهادات غير مناسبة ناتجة عن المواسير.
المرحلة الخامسة: التوصيلات الكهربائية والتحكم
تشمل هذه المرحلة توصيل المحركات ولوحات التحكم وأجهزة القياس والحساسات.
وفي الأنظمة المتقدمة يمكن ربط المضخات مع:
- BMS.
- SCADA.
- VFD.
- Pressure Sensors.
- Level Sensors.
- Alarm Systems.
وذلك بحسب طبيعة المشروع ومتطلباته.
اختبار وتشغيل أعمال المضخات في السعودية
تعتبر مرحلة Testing & Commissioning من أهم مراحل أعمال المضخات في السعودية.
ويجب قبل التشغيل التأكد من:
- سلامة التوصيلات.
- اتجاه دوران المحرك.
- جاهزية خطوط السحب والطرد.
- فتح وإغلاق الصمامات بشكل صحيح.
- توفر ظروف التشغيل المناسبة.
- عدم وجود تسربات.
- سلامة أجهزة القياس.
ثم يتم تشغيل المضخة ومقارنة النتائج الفعلية مع متطلبات التصميم.
ومن المؤشرات التي يمكن مراجعتها:
- Flow Rate.
- Discharge Pressure.
- Suction Pressure.
- Motor Current.
- Vibration.
- Temperature.
- Operating Noise.
صيانة أعمال المضخات في السعودية
الصيانة الوقائية تساعد على اكتشاف المشكلات قبل تطورها إلى أعطال كبيرة.
ومن أهم أعمال الصيانة:

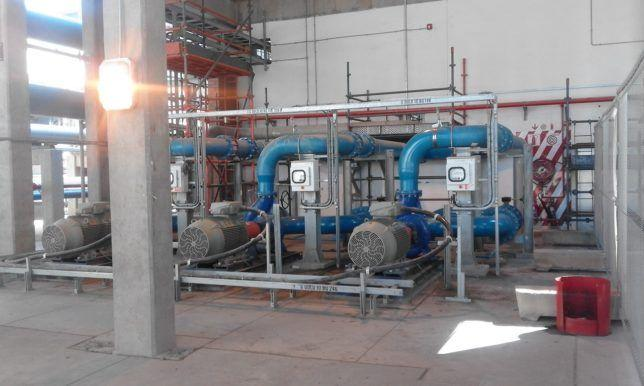

أعمال المضخات في السعودية
فحص دوري
يشمل فحص:
- التسربات.
- الاهتزازات.
- الضوضاء.
- درجات الحرارة.
- ضغط التشغيل.
- حالة المحرك.
صيانة ميكانيكية
قد تشمل فحص:
- Bearings.
- Mechanical Seals.
- Couplings.
- Impellers.
- Shaft.
صيانة كهربائية
تشمل مراجعة:
- الكابلات.
- لوحات التحكم.
- الحمايات.
- التيار.
- الجهد.
- VFD عند استخدامه.
ويجب تحديد برنامج الصيانة وفق نوع المضخة وطبيعة التشغيل وتعليمات الشركة المصنعة.
7 أخطاء شائعة في أعمال المضخات
1. اختيار المضخة دون حسابات دقيقة
الاعتماد على مضخة مشابهة لمشروع سابق لا يعني أنها مناسبة للمشروع الحالي.
2. تجاهل فواقد الاحتكاك
حساب الارتفاع الرأسي فقط يؤدي إلى اختيار غير دقيق.
3. اختيار مواسير غير مناسبة
قطر المواسير يؤثر على سرعة المياه وفواقد الضغط وأداء النظام.
4. عدم دراسة NPSH
قد يؤدي ذلك إلى Cavitation ومشكلات تشغيلية.
5. عدم توفير مساحة صيانة كافية
المضخة قد تعمل بشكل جيد، لكن الوصول إليها للصيانة يصبح صعبًا.
6. ضعف التنسيق بين التخصصات
تعارض المواسير مع الكهرباء أو الأعمال الإنشائية قد يؤدي إلى إعادة تنفيذ وتأخير في المشروع.
7. إهمال الاختبارات
لا يكفي تركيب المضخة وتشغيلها مرة واحدة؛ يجب التحقق من الأداء وفق متطلبات المشروع.
العلاقة بين المضخات وأعمال السباكة
ترتبط أعمال المضخات في السعودية ارتباطًا مباشرًا بأعمال السباكة وشبكات المياه والصرف.
فالمضخة تعتمد على شبكة مصممة بشكل صحيح من حيث:
- أقطار المواسير.
- المسارات.
- الصمامات.
- الخزانات.
- الضغط.
- التصريف.
- نقاط الاستخدام.
ويغطي الكود السعودي للتمديدات الصحية SBC 701 متطلبات مرتبطة بأنظمة إمداد وتوزيع المياه، وأنظمة المياه غير الصالحة للشرب، وتصريف مياه الأمطار، وأنظمة المواسير والتخزين وغيرها من عناصر أعمال السباكة.
المضخات ومحطات رفع المياه والصرف الصحي
في مشاريع البنية التحتية، قد تكون المضخات جزءًا من محطة رفع متكاملة.
وتحتاج هذه المشاريع إلى تنسيق بين الأعمال:
- المدنية.
- الميكانيكية.
- الكهربائية.
- أنظمة التحكم.
- شبكات المواسير.
- أجهزة القياس.
وتوضح مشاريع وحلول محطات الرفع أن تصميم المحطة لا يعتمد على المضخات فقط، وإنما يتأثر أيضًا بحجم حوض التجميع وخطوط الطرد والمواسير ولوحات التحكم وأنظمة SCADA والطاقة الاحتياطية ومتطلبات التشغيل والصيانة.
أهمية التنسيق بين أعمال المضخات في السعودية وأنظمة MEP
في المشاريع الكبيرة، لا يمكن تنفيذ المضخات بشكل منفصل عن باقي أعمال MEP.
فعلى سبيل المثال، قد ترتبط المضخة مع:
- شبكة السباكة.
- خزانات المياه.
- النظام الكهربائي.
- نظام مكافحة الحريق.
- نظام HVAC.
- نظام BMS.
- أنظمة التحكم.
لذلك يساعد التنسيق المبكر بين التخصصات على تقليل التعارضات وتحسين جودة التنفيذ.
وتقدم Flow Lines حلولًا متكاملة في المقاولات الكهروميكانيكية تشمل الأعمال الكهربائية والميكانيكية والمواسير والسباكة وشبكات المياه والصرف ومحطات الرفع والتكييف وأنظمة مكافحة الحريق. وأعمال المضخات في السعودية
كيف تختار شركة لتنفيذ أعمال المضخات في السعودية؟
عند اختيار مقاول لتنفيذ أعمال المضخات، لا يجب الاعتماد على السعر فقط.
من الأفضل مراجعة:
الخبرة الفنية
هل لدى الشركة خبرة فعلية في نوع المشروع والمضخات المطلوبة؟
نطاق الخدمات
هل تستطيع الشركة تنفيذ الأعمال الميكانيكية والكهربائية والتحكم والتوصيلات المرتبطة بالمضخات؟
الاختبارات والتشغيل
هل تشمل الخدمة Testing & Commissioning والتسليم الفني؟
الصيانة
هل توفر الشركة خدمات صيانة ودعم بعد التشغيل؟
التنسيق
هل يوجد فريق قادر على التنسيق بين المضخات وباقي أعمال MEP؟
أعمال المضخات في السعودية Flow Lines
تعمل Flow Lines في مجال المقاولات الكهروميكانيكية داخل السوق السعودي، وتشمل خدماتها أعمال المواسير والسباكة وشبكات المياه والصرف والبنية التحتية ومحطات الرفع ومحطات الصرف، إلى جانب الأعمال الميكانيكية والكهربائية والتكييف وأنظمة مكافحة الحريق.
كما تشمل حلول الشركة المرتبطة بمحطات الرفع والصرف الأعمال الخاصة بالمضخات والمواسير والمعدات الكهربائية والميكانيكية وأنظمة التحكم وفق متطلبات المشروع.
ويمكن أن تكون أعمال المضخات جزءًا من حل MEP متكامل يبدأ من دراسة المتطلبات والتنسيق الهندسي، ويمتد إلى التوريد والتركيب والاختبار والتشغيل والصيانة.
الأسئلة الشائعة حول أعمال المضخات في السعودية
ما أهم أنواع المضخات المستخدمة في المشاريع؟
تختلف حسب الاستخدام، ومن أبرزها مضخات الطرد المركزي، ومضخات رفع الضغط، والمضخات الغاطسة، ومضخات الحريق، ومضخات الصرف الصحي، ومضخات التدوير، ومضخات محطات الرفع.
كيف يتم اختيار المضخة المناسبة؟
يتم الاختيار بناءً على معدل التدفق والـTotal Dynamic Head وطبيعة السائل وظروف السحب ونقطة التشغيل ومتطلبات المشروع.
هل يمكن استخدام نفس المضخة لكل المشاريع؟
لا. تختلف المضخة المناسبة حسب طبيعة التطبيق وظروف التشغيل ومتطلبات النظام.
هل أعمال المضخات تشمل الكهرباء؟
في المشاريع المتكاملة تشمل الأعمال المرتبطة بالمضخة التوصيلات الكهربائية ولوحات التحكم وأجهزة القياس والحماية وفق نطاق المشروع.
لماذا تحدث اهتزازات في المضخات؟
قد تنتج الاهتزازات عن عدة أسباب، منها مشاكل المحاذاة أو عدم الاتزان أو ظروف السحب غير المناسبة أو مشاكل في المحامل أو التشغيل خارج نطاق التصميم.
هل تحتاج المضخات إلى صيانة دورية؟
نعم. الصيانة الوقائية تساعد على اكتشاف التسربات والاهتزازات ومشكلات المحركات والمكونات الميكانيكية قبل أن تؤدي إلى توقف النظام.
أهمية التصميم الهيدروليكي في أعمال المضخات في السعودية
يُعد التصميم الهيدروليكي من أهم المراحل التي تحدد نجاح أعمال المضخات في السعودية، لأن اختيار المضخة لا يمكن أن يتم بصورة منفصلة عن شبكة المواسير والخزانات ونقاط الاستخدام.
ويبدأ التصميم بدراسة احتياجات المشروع وتحديد معدل التدفق المطلوب، ثم حساب الرفع الكلي وفواقد الاحتكاك داخل الشبكة، مع مراعاة طبيعة السائل ومسار المواسير والمناسيب المختلفة.
وفي المشاريع الكبيرة، يجب أن يتم تصميم النظام بحيث يحقق التوازن بين الأداء المطلوب وكفاءة التشغيل وتكاليف الطاقة والصيانة.
فعلى سبيل المثال، اختيار مضخة ذات قدرة أكبر من احتياجات المشروع قد يؤدي إلى زيادة استهلاك الكهرباء، بينما اختيار مضخة أقل من المطلوب قد يؤدي إلى ضعف الضغط وعدم تحقيق معدل التدفق التصميمي.
ولهذا فإن أعمال المضخات في السعودية تحتاج إلى دراسة هندسية دقيقة قبل بدء مرحلة التوريد والتنفيذ.
تأثير أقطار المواسير على أداء أعمال المضخات في السعودية
لا يمكن تقييم أداء المضخة بمعزل عن شبكة المواسير المتصلة بها.
فقطر خط السحب والطرد يؤثر على سرعة المياه وفواقد الضغط، وبالتالي يؤثر بصورة مباشرة على نقطة تشغيل المضخة.
وعند تصميم شبكة الضخ يجب دراسة:
- قطر خط السحب.
- قطر خط الطرد.
- طول المواسير.
- عدد الأكواع والوصلات.
- عدد الصمامات.
- فرق المناسيب.
- طبيعة مادة المواسير.
- معدل التدفق المطلوب.
كما يجب مراعاة إمكانية توسعة المشروع مستقبلًا عندما يكون ذلك متوقعًا، خصوصًا في المنشآت التجارية والصناعية والمشاريع العمرانية الكبيرة.
ومن هنا تظهر أهمية تنفيذ أعمال المضخات في السعودية بالتنسيق مع أعمال المواسير والسباكة منذ المراحل الأولى للمشروع، وليس بعد الانتهاء من تصميم الشبكة.
ويمكنك التعرف بشكل أوسع على حلول Flow Lines في [أنظمة السباكة في السعودية]، والتي تشمل شبكات المياه والصرف والمضخات والخزانات والاختبارات والتشغيل والصيانة.
دور الخزانات في أنظمة الضخ
ترتبط المضخات في العديد من المشاريع بخزانات المياه أو أحواض التجميع، ولذلك يجب دراسة العلاقة بين سعة الخزان وقدرة المضخة ومعدل الاستهلاك.
ففي أنظمة تغذية المياه، يمكن أن يساعد الخزان في توفير احتياطي مناسب للمياه وتحقيق استقرار أكبر في عملية التغذية.
أما في محطات الصرف الصحي، فإن حجم حوض التجميع يؤثر على عدد مرات تشغيل المضخات وطريقة التحكم بها.
ويجب عند تصميم النظام دراسة:
- حجم الخزان أو الحوض.
- مستويات التشغيل.
- مستوى الإيقاف.
- مستوى الإنذار.
- معدل التدفق الداخل.
- معدل الضخ.
- عدد المضخات.
- المضخة الاحتياطية عند الحاجة.
وفي محطات الرفع، تعتبر هذه العناصر جزءًا أساسيًا من منظومة التشغيل، حيث تشير حلول Flow Lines لمحطات رفع المياه والصرف إلى أهمية عدد المضخات وقدرتها وحجم حوض التجميع وطول خط الطرد وأقطار المواسير وأنظمة التحكم والطاقة الاحتياطية ضمن دراسة المشروع.
أنظمة التحكم في أعمال المضخات في السعودية
تطورت أعمال المضخات في السعودية من مجرد تركيب مضخة ومحرك إلى أنظمة أكثر تكاملًا تعتمد على أجهزة القياس والتحكم والأتمتة.
ويمكن استخدام لوحات التحكم للتحكم في تشغيل وإيقاف المضخات وفق ظروف النظام.
ومن المكونات التي يمكن دمجها في نظام التحكم:
- Pressure Sensors.
- Level Sensors.
- Flow Meters.
- Motor Protection.
- VFD.
- Alarm Systems.
- Control Panels.
- BMS.
- SCADA.
وفي محطات الرفع والصرف، يمكن استخدام حساسات المناسيب لإعطاء أمر تشغيل للمضخات عند وصول المياه إلى مستوى معين، ثم إيقافها عند الوصول إلى مستوى التشغيل المحدد.
كما يمكن إضافة نظام إنذار عند ارتفاع المنسوب أو حدوث عطل في إحدى المضخات.
هذا التكامل يساعد على تحسين الاعتمادية وتقليل التدخل اليدوي، مع إمكانية متابعة حالة المعدات وفق طبيعة المشروع.
استخدام VFD في أنظمة الضخ
يمكن استخدام Variable Frequency Drive أو VFD في بعض تطبيقات الضخ للتحكم في سرعة المحرك وفق احتياجات النظام.
وتظهر فائدة التحكم في السرعة خصوصًا في الأنظمة التي يتغير فيها الطلب على التدفق أو الضغط خلال اليوم.
بدلًا من تشغيل المضخة دائمًا بأقصى سرعة، يمكن تعديل سرعة المحرك بما يتناسب مع ظروف التشغيل، عندما يكون ذلك مناسبًا من الناحية الفنية.
لكن استخدام VFD لا يعني أنه مناسب لكل مضخة أو كل تطبيق، ولذلك يجب تقييم:
- منحنى أداء المضخة.
- نوع المحرك.
- نطاق السرعة.
- متطلبات النظام.
- ظروف التشغيل.
- متطلبات التحكم.
- توافق المعدات.
ويجب أن يكون اختيار VFD جزءًا من التصميم وليس إضافة عشوائية بعد تركيب المضخة.
كفاءة الطاقة في أعمال المضخات في السعودية
تعتبر كفاءة الطاقة من النقاط المهمة عند دراسة أعمال المضخات في السعودية، خصوصًا في المشاريع التي تعمل فيها المضخات لساعات طويلة يوميًا.
وتتأثر الطاقة المستهلكة بعوامل عديدة، من أهمها:
- كفاءة المضخة.
- كفاءة المحرك.
- نقطة التشغيل.
- معدل التدفق.
- الرفع الكلي.
- فواقد المواسير.
- طريقة التحكم.
- ساعات التشغيل.
ولهذا فإن اختيار المضخة وفق نقطة التشغيل الفعلية أفضل من الاعتماد على القدرة الاسمية فقط.
كما يمكن أن تساعد الصيانة الدورية في الحفاظ على الأداء، لأن تدهور حالة المكونات الميكانيكية أو حدوث انسداد أو تسرب أو تغير في ظروف الشبكة قد يؤثر على كفاءة النظام.
أعمال المضخات في السعودية في المشاريع التجارية
تستخدم المضخات في العديد من المباني التجارية مثل:
- المولات.
- الفنادق.
- الأبراج.
- المكاتب الإدارية.
- المستشفيات.
- الجامعات.
- المجمعات السكنية.
وقد تضم المنشأة الواحدة أكثر من نظام ضخ، مثل مضخات المياه، ومضخات الصرف، ومضخات الحريق، ومضخات التكييف.
وهنا تظهر أهمية التنسيق بين مختلف تخصصات MEP.
فالمضخة تحتاج إلى مصدر كهرباء مناسب، وشبكة مواسير مصممة بصورة صحيحة، ومساحة مناسبة للتركيب والصيانة، بالإضافة إلى نظام تحكم يتوافق مع طبيعة الاستخدام.
ويمكن الاطلاع على [خدمات Flow Lines في المقاولات الكهروميكانيكية] للتعرف على نطاق الأعمال الكهربائية والميكانيكية والسباكة ومحطات الرفع والتكييف ومكافحة الحريق والبنية التحتية التي تقدمها الشركة.
أعمال المضخات في السعودية في المشاريع الصناعية
تحتاج المشاريع الصناعية إلى دراسة أكثر تخصصًا عند اختيار المضخات، لأن طبيعة السوائل وظروف التشغيل قد تختلف بصورة كبيرة عن المباني التقليدية.
وقد تعمل المضخات في بيئات تتطلب التعامل مع:
- درجات حرارة مرتفعة.
- سوائل ذات خصائص خاصة.
- مواد صلبة.
- مواد كيميائية.
- ضغوط مرتفعة.
- تشغيل مستمر.
ولهذا يجب أن تتضمن دراسة أعمال المضخات في السعودية للمشاريع الصناعية مراجعة طبيعة السائل والمواد المستخدمة في تصنيع المضخة والمكونات الملامسة للسائل.
كما يجب مراعاة سهولة الصيانة وتوفير قطع الغيار وإمكانية الوصول إلى المعدات.
أهمية الصيانة الوقائية للمضخات
الصيانة الوقائية ليست مجرد إجراء بعد ظهور المشكلة، وإنما وسيلة للحفاظ على أداء النظام وتقليل احتمالية التوقف المفاجئ.
ومن أهم عمليات الفحص:
فحص التسربات
يجب متابعة أي تسرب حول المضخة أو الوصلات أو الأختام الميكانيكية.
فحص الاهتزازات
قد تكون زيادة الاهتزاز مؤشرًا على مشكلة تحتاج إلى فحص، مثل عدم المحاذاة أو عدم الاتزان أو مشاكل المحامل.
فحص المحرك
يجب متابعة حالة المحرك والتوصيلات والحمايات الكهربائية وفق برنامج الصيانة المعتمد.
فحص الضغط والتدفق
يمكن مقارنة القيم التشغيلية الفعلية بالقيم التصميمية لاكتشاف أي انخفاض غير طبيعي في الأداء.
تنظيف المكونات
في الأنظمة التي تتعامل مع مياه أو سوائل تحتوي على شوائب، قد تحتاج بعض المكونات إلى تنظيف دوري حسب طبيعة التطبيق.
وتوفر الصيانة المنتظمة بيانات تساعد فريق التشغيل على اكتشاف التغيرات في أداء النظام قبل أن تتحول إلى أعطال كبيرة.
أهمية قطع الغيار في أنظمة أعمال المضخات في السعودية
عند تنفيذ أعمال المضخات في السعودية يجب التفكير أيضًا في مرحلة ما بعد التشغيل.
فالمعدات الميكانيكية تحتاج إلى قطع غيار وصيانة على مدار عمرها التشغيلي.
ومن الأفضل الاحتفاظ ببيانات واضحة عن:
- الشركة المصنعة.
- موديل المضخة.
- الرقم التسلسلي.
- قدرة المحرك.
- معدل التدفق.
- الرفع.
- نوع Mechanical Seal.
- نوع Bearings.
- نوع Coupling.
- قطع الغيار الحرجة.
كما يجب الاحتفاظ بملفات التشغيل والصيانة ونتائج الاختبارات، بحيث يستطيع فريق الصيانة الرجوع إليها عند الحاجة.
المستندات المطلوبة عند تسليم أعمال المضخات
لا يكتمل تسليم نظام الضخ بمجرد تشغيل المضخة.
بل يجب أن تتضمن عملية التسليم المستندات الفنية المطلوبة وفق نطاق المشروع، مثل:
- Shop Drawings.
- As-Built Drawings.
- Equipment Datasheets.
- Operation Manuals.
- Maintenance Manuals.
- Test Reports.
- Commissioning Reports.
- Warranty Documents.
- Spare Parts List.
وتساعد هذه المستندات فريق التشغيل والصيانة على فهم النظام والرجوع إلى بيانات المعدات عند إجراء الإصلاحات أو أعمال الصيانة المستقبلية.
التكامل بين أعمال المضخات في السعودية والبنية التحتية
في مشاريع البنية التحتية، قد تكون المضخات جزءًا من منظومة أكبر تشمل شبكات المياه والصرف ومياه الأمطار والحريق.
وهذا يعني أن نجاح النظام يعتمد على التنسيق بين:
المضخات + المواسير + الخزانات + الكهرباء + التحكم + الأعمال المدنية.
وتوضح خدمات Flow Lines أن أعمال البنية التحتية تشمل شبكات المياه والصرف ومياه الأمطار والحريق، إلى جانب أعمال محطات الرفع ومحطات الصرف.
لذلك فإن اختيار مقاول يستطيع إدارة هذه التخصصات ضمن منظومة واحدة يمكن أن يساعد على تقليل مشكلات التنسيق أثناء التنفيذ.
الالتزام بمتطلبات المشروع والكود
يجب ألا يتم تصميم أو تنفيذ أي نظام ضخ بالاعتماد على قاعدة عامة واحدة لجميع المشاريع.
فكل مشروع له مواصفاته ومتطلباته، ويجب الرجوع إلى المخططات المعتمدة والمواصفات الفنية والاشتراطات المحلية والجهات ذات العلاقة.
وفي أعمال السباكة والمياه، يمثل Saudi Plumbing Code SBC 701 أحد المراجع المهمة، حيث يتناول متطلبات أنظمة إمداد وتوزيع المياه، وأنظمة المياه غير الصالحة للشرب، والسخانات، وأنظمة المواسير والتخزين وتصريف مياه الأمطار وغيرها.
لذلك يجب أن تكون مراجعة الكود والمواصفات جزءًا من مرحلة التصميم والتنفيذ، وليس خطوة لاحقة بعد انتهاء الأعمال.
كيف تساعد الخبرة في نجاح أعمال المضخات في السعودية؟
تحتاج أعمال المضخات في السعودية إلى خبرة في أكثر من تخصص، لأن المشكلة في كثير من الأحيان لا تكون في المضخة نفسها، وإنما في العلاقة بينها وبين باقي مكونات النظام.
فعلى سبيل المثال، يمكن أن يكون اختيار المضخة صحيحًا، ولكن وجود خط سحب غير مناسب أو فقد ضغط مرتفع في الشبكة يؤدي إلى ضعف الأداء.
وقد تكون المعدات جيدة، ولكن عدم وجود مساحة صيانة كافية يجعل عمليات الإصلاح المستقبلية أكثر صعوبة.
لذلك فإن الخبرة الهندسية تظهر في القدرة على دراسة النظام بالكامل وليس المعدة وحدها.
وتوضح Flow Lines أن نطاق أعمالها يشمل الأعمال الكهربائية والميكانيكية وأعمال المواسير والسباكة والبنية التحتية ومحطات الرفع ومحطات الصرف وغيرها من تخصصات المقاولات الكهروميكانيكية.
الخلاصة
تعتبر أعمال المضخات في السعودية جزءًا مهمًا من منظومة MEP والبنية التحتية في المشاريع الحديثة، ولا يعتمد نجاحها على اختيار المضخة فقط، بل على تكامل التصميم والهيدروليكا والمواسير والكهرباء والتحكم والاختبارات والصيانة.
ويبدأ التنفيذ الناجح من تحديد احتياجات المشروع بدقة، ثم اختيار المضخة وفق نقطة التشغيل المناسبة، وتصميم خطوط السحب والطرد بطريقة صحيحة، وتنفيذ التركيب وفق المخططات والمواصفات، ثم إجراء الاختبارات والتشغيل والصيانة الوقائية.
وفي المشاريع الكبيرة، يصبح التكامل بين أعمال المضخات وباقي تخصصات MEP عاملًا أساسيًا للوصول إلى نظام موثوق وفعال وقابل للصيانة على المدى الطويل.
إذا كنت تبحث عن تنفيذ متكامل لأعمال المضخات وشبكات المياه والصرف ومحطات الرفع ضمن مشاريع MEP في السعودية، فإن اختيار مقاول يمتلك خبرة هندسية وقدرة على تنسيق الأعمال الميكانيكية والكهربائية والتحكم يمكن أن يصنع فرقًا واضحًا في جودة المشروع واستمرارية تشغيله.
إن نجاح أعمال المضخات في السعودية يعتمد على مجموعة متكاملة من القرارات الهندسية تبدأ من تحديد احتياجات المشروع، مرورًا بالحسابات الهيدروليكية واختيار المضخة والمواسير والمكونات المساعدة، ثم التركيب والتوصيلات الكهربائية والتحكم، وصولًا إلى الاختبارات والتشغيل والصيانة.
كما أن الأنظمة الحديثة أصبحت تعتمد بصورة أكبر على أجهزة القياس والتحكم والأتمتة، مما يجعل التنسيق بين الأعمال الميكانيكية والكهربائية والتحكم أمرًا مهمًا لتحقيق أفضل أداء ممكن.
ولهذا يجب التعامل مع أعمال المضخات في السعوديةب اعتبارها منظومة متكاملة، وليس مجرد عملية توريد وتركيب لمعدة ميكانيكية.
وعند تنفيذ المشروع من خلال مقاول كهروميكانيكي يمتلك القدرة على تنسيق أعمال المضخات في السعوديةمع شبكات المياه والصرف والكهرباء والبنية التحتية وأنظمة التحكم، يصبح من الأسهل الوصول إلى نظام أكثر اعتمادية وكفاءة وقابلية للصيانة على المدى الطويل. أنظمة السباكة في السعودية: أنظمة السباكة في السعودية – Flow Lines
محطات رفع المياه والصرف الصحي: محطات رفع المياه والصرف الصحي في السعودية – Flow Lines
المقاولات الكهروميكانيكية في السعودية: المقاولات الكهروميكانيكية في السعودية – Flow Lines
خدمات Flow Lines: خدمات Flow Lines
SBC 701 كود البناء السعودي:
الكود السعودي للتمديدات الصحية SBC 701 – Saudi Building Code
