ما هي لوحات التوزيع الكهربائية؟

لوحة التوزيع الكهربائية هي وحدة كهربائية يتم من خلالها استقبال الطاقة الكهربائية وتوزيعها على عدد من الدوائر والأحمال، مع توفير أجهزة الحماية والتحكم والمراقبة المناسبة.

وقد تحتوي اللوحة على مجموعة من المكونات، مثل:

• القواطع الرئيسية والفرعية.
• قضبان التوزيع Busbars.
• أجهزة القياس والمراقبة.
• أجهزة الحماية.
• مرحلات التحكم عند الحاجة.
• وحدات الحماية من زيادة التيار.
• أجهزة الحماية من التسرب الأرضي.
• أجهزة الحماية من زيادة الجهد.
• أنظمة التأريض.
• أطراف توصيل الكابلات.
• أنظمة التحكم والأتمتة.

وتختلف مواصفات اللوحة حسب طبيعة المشروع وحجم الأحمال ومستوى الجهد وطريقة التغذية ومتطلبات الجهة المالكة.

ويُعرّف الدليل الإرشادي السعودي مصطلحات مثل MDB للوحة التوزيع الرئيسية، وSMDB للوحة التوزيع الفرعية، وFDB للوحة التوزيع النهائية، بالإضافة إلى أنواع مختلفة من القواطع.

أهمية لوحات التوزيع الكهربائية في السعودية

تلعب لوحات التوزيع الكهربائية في السعودية دورًا محوريًا في تشغيل المباني والمنشآت، لأنها تمثل نقطة تنظيم وتوزيع الطاقة الكهربائية داخل المشروع.

ومن أهم وظائفها:

1. توزيع الطاقة الكهربائية

تستقبل اللوحة التغذية الكهربائية وتقوم بتوزيعها على الدوائر المختلفة وفق التصميم الكهربائي للمشروع.

2. حماية المعدات والأحمال

تساعد القواطع وأجهزة الحماية على فصل الدوائر عند حدوث حالات غير طبيعية مثل زيادة التيار أو القصر الكهربائي.

3. حماية المستخدمين

يساعد التصميم الصحيح لأنظمة الحماية والتأريض على تقليل مخاطر الصدمات الكهربائية والحوادث المرتبطة بالأعطال.

4. تسهيل الصيانة

يسمح تقسيم الأحمال إلى دوائر مستقلة بعزل جزء من النظام عند الحاجة إلى أعمال الصيانة، بدلًا من إيقاف كامل المنشأة.

5. تحسين إدارة الأحمال

يمكن استخدام أجهزة القياس والمراقبة لمتابعة التيار والجهد والطاقة وبعض مؤشرات التشغيل، حسب مستوى اللوحة ومتطلبات المشروع.

6. دعم الأنظمة الاحتياطية

يمكن دمج لوحات التوزيع مع المولدات وATS وأنظمة UPS ومصادر الطاقة الاحتياطية لضمان استمرارية التغذية للأحمال المهمة.

وتشير إرشادات التصميم الكهربائية للمباني في السعودية إلى أهمية دراسة الأحمال والتوزيع الرئيسي والطاقة الاحتياطية وUPS والكابلات والإضاءة والتأريض والحماية من الصواعق ضمن التصميم الكهربائي المتكامل.

10 أنواع من لوحات التوزيع الكهربائية في السعودية

تختلف أنواع لوحات التوزيع الكهربائية في السعودية حسب موقعها داخل النظام الكهربائي ووظيفتها وطبيعة الأحمال التي تغذيها.

وفيما يلي أهم الأنواع المستخدمة في المشاريع.

1. لوحات التوزيع الرئيسية MDB

تُعرف باسم Main Distribution Board – MDB، وهي من أهم اللوحات الكهربائية في المبنى.

عادةً ما تستقبل التغذية الرئيسية القادمة من مصدر الطاقة، ثم تقوم بتوزيعها على اللوحات الفرعية والمغذيات الرئيسية.

وتستخدم لوحات MDB في:

• المباني التجارية.
• الفنادق.
• المستشفيات.
• المصانع.
• المجمعات السكنية.
• المباني الحكومية.
• المنشآت الصناعية.

ويتم تحديد سعة اللوحة بناءً على الأحمال الكهربائية ودراسة الطلب والتوسع المتوقع ومتطلبات المشروع.

2. لوحات SMDB

تعني Sub-Main Distribution Board – SMDB، وهي لوحات توزيع فرعية مرتبطة عادة باللوحة الرئيسية MDB.

تعمل على استقبال التغذية من المستوى الأعلى ثم توزيعها على مجموعة من اللوحات النهائية أو الأحمال.

ومن فوائد استخدام SMDB تقسيم النظام الكهربائي إلى مناطق أو قطاعات، مما يسهل:

• توزيع الأحمال.
• الصيانة.
• التحكم.
• تحديد الأعطال.
• إدارة الكابلات.
• تنظيم الدوائر.

3. لوحات FDB

تعني Final Distribution Board – FDB، وهي لوحات التوزيع النهائية التي تغذي الدوائر والأحمال القريبة من المستخدم النهائي.

يمكن أن تغذي:

• الإنارة.
• المقابس الكهربائية.
• بعض المعدات الصغيرة.
• وحدات التكييف.
• الأحمال الخاصة حسب تصميم المشروع.

ويجب أن تكون الدوائر والقواطع داخل اللوحة متوافقة مع الأحمال والكابلات ومتطلبات الحماية.

4. لوحات MCC

لوحات Motor Control Center – MCC تستخدم بصورة أساسية للتحكم في المحركات والمعدات التي تعتمد على المحركات.

وتظهر أهميتها في:

• محطات المياه.
• محطات الصرف.
• أنظمة التكييف.
• المصانع.
• المضخات.
• أنظمة التهوية.
• المنشآت الصناعية.

وقد تتضمن اللوحة مكونات للتحكم والتشغيل والحماية ومراقبة المحركات حسب طبيعة المشروع.

5. لوحات ATS

لوحات Automatic Transfer Switch – ATS تستخدم عند وجود أكثر من مصدر للطاقة، مثل المصدر الرئيسي والمولد الاحتياطي.

وتتمثل وظيفتها الأساسية في نقل التغذية بين المصادر وفق منطق التشغيل المصمم للنظام.

وتعتبر مهمة بشكل خاص في المنشآت التي تحتاج إلى استمرارية عالية للطاقة، مثل:

• المستشفيات.
• مراكز البيانات.
• الفنادق.
• المنشآت الحكومية.
• المنشآت الصناعية.
• بعض الأنظمة الحيوية.

6. لوحات التحكم

تستخدم لوحات التحكم للتحكم في معدات أو أنظمة محددة، وقد تتضمن أجهزة تحكم ومؤشرات وواجهات تشغيل وحساسات ودوائر تحكم.

ويعتمد تصميمها على طبيعة النظام الذي تقوم بإدارته.

7. لوحات Power Factor Correction

تستخدم لوحات تحسين معامل القدرة Power Factor Correction – PFC عندما يتطلب المشروع معالجة معامل القدرة وتقليل بعض الآثار المرتبطة بالأحمال الحثية.

ويجب تحديد حجم ومكونات هذه اللوحات بناءً على دراسة الأحمال وطبيعة النظام الكهربائي.

8. لوحات الطوارئ

تخصص بعض المشاريع لوحات مستقلة للأحمال التي يجب استمرار تغذيتها أثناء حالات الطوارئ.

وقد ترتبط هذه اللوحات بالمولدات أو أنظمة UPS أو مصادر أخرى للطاقة الاحتياطية وفق تصميم المشروع.

9. لوحات التيار الخفيف

تشمل لوحات مرتبطة بأنظمة Low Current المختلفة، مثل بعض أنظمة الاتصالات والأمن والتحكم والمراقبة.

وتختلف متطلبات هذه اللوحات عن لوحات القوى الكهربائية، لذلك يجب التنسيق بين الأنظمة منذ مرحلة التصميم.

10. لوحات الجهد المتوسط

في المشاريع الكبيرة قد توجد لوحات ومعدات جهد متوسط ضمن منظومة التغذية الكهربائية، ويختلف تصميمها ومتطلبات الحماية والعزل والمسافات وإجراءات التشغيل عن لوحات الجهد المنخفض.

ولهذا تحتاج مشاريع الجهد المتوسط إلى خبرة هندسية متخصصة وتنفيذ واختبارات مناسبة لطبيعة النظام.



جهات المختصة.

ويشير كود البناء السعودي إلى أنظمة التأريض ضمن عناصر الكود الكهربائي، إلى جانب لوحات التوزيع والقواطع والأسلاك والكابلات والحماية من الصواعق.

10 معايير لاختيار لوحات التوزيع الكهربائية في السعودية

اختيار لوحات التوزيع الكهربائية في السعودية يجب أن يكون نتيجة دراسة هندسية وليس مجرد مقارنة بين الأسعار.

1. دراسة الأحمال الكهربائية

تبدأ عملية الاختيار من Load Schedule واضح يحدد الأحمال المختلفة.

وتشمل الدراسة:

• الأحمال المستمرة.
• الأحمال المتقطعة.
• الأحمال الخاصة.
• أحمال المحركات.
• أحمال التكييف.
• أحمال الإنارة.
• أحمال المقابس.
• الأحمال الاحتياطية.

وتساعد دراسة الأحمال في تحديد سعة اللوحات والكابلات والقواطع.

2. تحديد الجهد ونظام التغذية

يجب معرفة مستوى الجهد المستخدم وطريقة التغذية وعدد المصادر الكهربائية.

ويؤثر ذلك على تصميم اللوحة ومكوناتها ودرجة العزل والحماية.

3. حساب تيار القصر

من أهم الدراسات الكهربائية Short Circuit Analysis.

ويجب أن تكون قدرة تحمل اللوحة والقواطع مناسبة لمستوى تيار القصر المتوقع في نقطة التركيب.

4. اختيار القواطع المناسبة

يجب أن تكون القواطع متوافقة مع:

• الحمل.
• الكابلات.
• تيار القصر.
• نظام الحماية.
• طبيعة التشغيل.

كما يجب تحقيق التنسيق المناسب بين القواطع Selectivity / Discrimination عندما يكون ذلك مطلوبًا.

5. درجة الحماية IP Rating

يجب اختيار درجة الحماية المناسبة لبيئة تركيب اللوحة.

فلوحة داخل غرفة كهرباء مغلقة ليست مثل لوحة موجودة في مكان معرض للرطوبة أو الغبار أو الظروف الخارجية.

ولهذا يجب تحديد الـ IP Rating وفق موقع التركيب ومتطلبات المشروع.

6. المساحة الداخلية

يجب توفير مساحة كافية للمكونات والكابلات والتهوية والصيانة.

كما يفضل مراعاة إمكانية التوسع المستقبلي إذا كان المشروع يسمح بذلك.

7. مسارات دخول الكابلات

يجب تحديد طريقة دخول وخروج الكابلات من اللوحة منذ مرحلة التصميم.

وقد يكون الدخول:

• من أعلى.
• من أسفل.
• من الخلف.
• من الجوانب.

ويعتمد ذلك على تصميم المشروع ونظام الـ Cable Tray والـ Cable Trench وموقع اللوحة.

8. ظروف التشغيل

تؤثر درجة الحرارة والرطوبة والغبار وموقع التركيب على اختيار اللوحة والمكونات.

وهذا مهم بشكل خاص في البيئة السعودية، حيث يمكن أن تتعرض بعض المشاريع لدرجات حرارة مرتفعة وظروف تشغيل قاسية.

9. سهولة الصيانة

يجب تصميم اللوحة بحيث تسمح بالوصول الآمن إلى المكونات وإجراء أعمال الفحص والصيانة.

10. التوافق مع متطلبات المشروع والكود

يجب أن يكون التصميم والتنفيذ متوافقًا مع الكود والاشتراطات والمواصفات المعتمدة للمشروع.

ويقدم Saudi Building Code متطلبات خاصة بالأعمال الكهربائية، بينما توفر الأدلة الهندسية مراجع إضافية لتصميم الخدمات الكهربائية.

تصميم لوحات التوزيع الكهربائية في السعودية

يبدأ تصميم اللوحات الكهربائية قبل مرحلة التصنيع بوقت طويل.

ويجب أن يمر التصميم بعدة خطوات هندسية.

الخطوة الأولى: حصر الأحمال

يتم إعداد Load Schedule لجميع الأحمال.

الخطوة الثانية: تحديد مصادر التغذية

يتم تحديد ما إذا كان المبنى يعتمد على:

• مصدر كهرباء رئيسي.
• مولد احتياطي.
• UPS.
• أكثر من مصدر.
• نظام طاقة شمسية أو مصدر إضافي حسب المشروع.

الخطوة الثالثة: إعداد Single Line Diagram

يتم إعداد مخطط أحادي الخط يوضح مسار الطاقة من المصدر إلى اللوحات والأحمال.

الخطوة الرابعة: تحديد سعات القواطع

يتم اختيار القواطع بناءً على نتائج الدراسات الكهربائية.

الخطوة الخامسة: دراسة هبوط الجهد

يجب التأكد من أن مستويات الجهد عند الأحمال تقع ضمن الحدود المناسبة للتصميم.

الخطوة السادسة: دراسة التنسيق بين الحمايات

يجب التأكد من أن القاطع المناسب يفصل عند حدوث العطل، مع تقليل تأثير العطل على باقي النظام.

الخطوة السابعة: مراجعة التنسيق مع MEP

من الأخطاء الشائعة تصميم اللوحة دون تنسيق كافٍ مع:

• التكييف.
• مكافحة الحريق.
• السباكة.
• المصاعد.
• المضخات.
• الأنظمة منخفضة التيار.
• المعمار.
• الأعمال الإنشائية.

وهذا يجعل تنسيق الـ MEP جزءًا أساسيًا من نجاح المشروع.

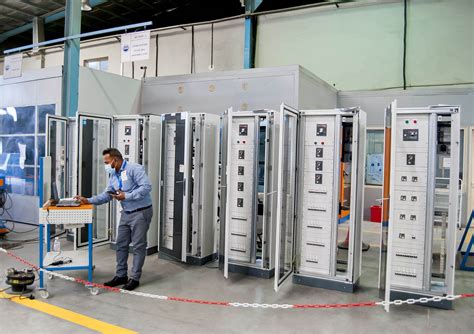

تصنيع وتركيب لوحات التوزيع الكهربائية

بعد اعتماد التصميم تبدأ مرحلة التصنيع أو التوريد حسب نطاق المشروع.

ويجب مراجعة:

• الرسومات المعتمدة.
• المواصفات الفنية.
• Datasheets.
• نوع القواطع.
• مقاسات الـ Busbars.
• أبعاد اللوحة.
• أماكن دخول الكابلات.
• الترقيم.
• Labels.
• مخططات التوصيل.

بعد وصول اللوحات إلى الموقع يجب فحصها قبل التركيب للتأكد من عدم وجود أضرار أو اختلافات عن المستندات المعتمدة.

ثم يتم تركيبها في المكان المحدد مع التأكد من:

• الاستقامة.
• التثبيت.
• المسافات.
• الوصول الآمن.
• مسارات الكابلات.
• التأريض.
• التهوية.
• الحماية من الظروف المحيطة.

الاختبارات والتشغيل Commissioning

لا تنتهي أعمال لوحات التوزيع الكهربائية في السعودية بمجرد تركيب اللوحة وتوصيل الكابلات.

بل يجب تنفيذ برنامج فحص واختبارات قبل التشغيل حسب متطلبات المشروع ونوع اللوحة.

وقد تشمل الاختبارات والفحوص:

• الفحص البصري.
• مراجعة التوصيلات.
• التحقق من Labels.
• اختبار الاستمرارية.
• اختبار العزل.
• فحص نظام التأريض.
• اختبار القواطع.
• اختبار أجهزة الحماية.
• اختبار ATS عند وجوده.
• اختبار التواصل مع أنظمة المراقبة عند الحاجة.
• اختبار التشغيل تحت ظروف مناسبة.

وتعتبر مرحلة Testing & Commissioning مهمة للتأكد من أن النظام يعمل وفق التصميم قبل تسليمه للتشغيل.

أخطاء شائعة عند تنفيذ لوحات التوزيع الكهربائية

هناك مجموعة من الأخطاء التي يمكن أن تؤثر على أداء النظام الكهربائي.

اختيار اللوحة على أساس السعر فقط

السعر المنخفض لا يعني بالضرورة أن اللوحة مناسبة للمشروع.

عدم وجود مساحة للتوسع

قد يؤدي التصميم الضيق إلى صعوبة إضافة دوائر مستقبلية.

سوء تنظيم الكابلات

التوصيلات غير المنظمة تجعل الصيانة والفحص أكثر صعوبة.

عدم التنسيق بين القاطع والكابل

يجب اختيار منظومة الحماية والكابل والحمل بشكل متكامل.

تجاهل البيئة المحيطة

اختيار لوحة غير مناسبة للغبار أو الرطوبة أو الحرارة يمكن أن يؤدي إلى مشاكل تشغيلية.

ضعف الترقيم والـ Labels

عدم وضوح الدوائر يجعل الصيانة وتشخيص الأعطال أكثر صعوبة.

عدم تنفيذ الاختبارات بشكل كافٍ

تركيب اللوحة دون Testing & Commissioning مناسب يرفع مخاطر الأعطال أثناء التشغيل.

لوحات التوزيع الكهربائية للمشاريع المختلفة

تختلف متطلبات اللوحات حسب نوع المنشأة.

المباني السكنية

تحتاج إلى لوحات توزيع نهائية منظمة لتغذية الإنارة والمقابس والأحمال المختلفة.

الفنادق

تحتاج إلى مستوى أعلى من التنظيم والتقسيم، مع مراعاة الأحمال الخاصة وأنظمة الطوارئ.

المستشفيات

تحتاج إلى أنظمة كهربائية عالية الاعتمادية، وتقسيم واضح للأحمال الحرجة والطوارئ.

المصانع

تتطلب لوحات قوى وتحكم وMCC وأنظمة حماية مناسبة للأحمال الصناعية.

محطات المياه والصرف

تتضمن عادةً أحمال محركات ومضخات وأنظمة تحكم، وبالتالي تحتاج إلى تنسيق قوي بين اللوحات الكهربائية والأنظمة الميكانيكية.

المباني التجارية

تحتاج إلى توزيع مرن للأحمال مع إمكانية إدارة التوسع وإضافة المستخدمين والمعدات.

وتعمل Flow Lines في قطاعات متعددة داخل السوق السعودي، وتشمل أعمالها الكهربائية الإنارة والطاقة والكابلات والتيار الخفيف للمباني السكنية والفنادق والطرق والمصانع وغيرها من المشاريع.



واعق وأنظمة إنذار الحريق وشواحن السيارات الكهربائية.

كما يوضح الدليل الإرشادي السعودي اختصارات وأنواعًا مهمة مثل MDB وSMDB وFDB وMCB وMCCB وRCBO وغيرها من المكونات المرتبطة بالأنظمة الكهربائية للمباني.

ويمكن الرجوع إلى كود البناء السعودي – Saudi Building Code للاطلاع على المستندات والمتطلبات الرسمية.

كما توفر CIBSE – Design Guide for Saudi Arabia: Electrical Services دليلًا يتناول الأحمال والتوزيع الرئيسي والطاقة الاحتياطية وUPS والكابلات والإضاءة والتأريض والحماية من الصواعق.

لوحات التوزيع الكهربائية والمباني الذكية

تتجه المشاريع الحديثة إلى دمج لوحات التوزيع مع أنظمة المراقبة وإدارة الطاقة.

ومن التطبيقات الحديثة:

• Smart Meters.
• Energy Monitoring.
• Remote Monitoring.
• Building Management Systems.
• Power Quality Monitoring.
• Load Management.
• Automatic Alerts.

ويمكن أن تساعد هذه التقنيات على توفير بيانات أكثر دقة عن استهلاك الطاقة وحالة النظام، مما يدعم قرارات التشغيل والصيانة.

دور لوحات التوزيع في كفاءة الطاقة

اختيار وتصميم لوحة التوزيع بشكل صحيح لا يتعلق بالسلامة فقط، بل يرتبط أيضًا بكفاءة النظام الكهربائي.

فمن خلال:

• تحسين توزيع الأحمال.
• تقليل الفقد.
• إدارة معامل القدرة.
• مراقبة الاستهلاك.
• تقليل الأحمال غير الضرورية.
• استخدام أنظمة تحكم مناسبة.

يمكن تحسين الأداء العام للشبكة الكهربائية داخل المنشأة.

لوحات التوزيع والربط مع أنظمة الطاقة الاحتياطية

في المشاريع التي تتطلب استمرارية عالية، يمكن تصميم منظومة التوزيع بحيث تتكامل مع:

المصدر الرئيسي → MDB → SMDB → FDB

مع وجود مصدر احتياطي مثل:

Generator → ATS → Emergency Distribution

أو:

UPS → Critical Loads

ويتم تحديد طريقة الربط وفق طبيعة المشروع والأحمال الحرجة ومتطلبات الاستمرارية.

لماذا تعتبر Flow Lines خيارًا للمشاريع الكهربائية في السعودية؟

تقدم Flow Lines خدمات المقاولات الكهروميكانيكية في السوق السعودي، وتشمل الأعمال الكهربائية والطاقة والإنارة والكابلات والتيار الخفيف، إلى جانب أعمال الجهد المتوسط من 13.8 إلى 33 كيلو فولت.

كما تعمل الشركة في مجموعة من قطاعات المشاريع، ومنها المباني السكنية والتجارية والصناعية والمستشفيات والمؤسسات التعليمية والمشاريع الحكومية.

وتتيح خبرة المقاولات الكهروميكانيكية تنفيذ الأعمال الكهربائية بالتنسيق مع باقي تخصصات MEP، وهو أمر مهم في المشاريع التي تتداخل فيها الكهرباء مع التكييف والمضخات والحريق والسباكة وأنظمة التحكم.

خدمات Flow Lines الكهربائية والكهروميكانيكية

الأسئلة الشائعة حول لوحات التوزيع الكهربائية في السعودية

ما الفرق بين MDB وSMDB وFDB؟

MDB هي لوحة التوزيع الرئيسية، بينما SMDB لوحة توزيع فرعية، وFDB لوحة توزيع نهائية. ويختلف موقع كل لوحة في تسلسل توزيع الطاقة داخل المبنى.

ما أهم أنواع لوحات التوزيع الكهربائية؟

من أهم الأنواع MDB وSMDB وFDB وMCC وATS ولوحات التحكم ولوحات الطوارئ ولوحات تحسين معامل القدرة وغيرها.

هل جميع المباني تحتاج إلى MDB؟

ليس بالضرورة بنفس الشكل أو السعة؛ يعتمد تصميم النظام على طبيعة المبنى وحجم الأحمال ومصدر التغذية ومتطلبات المشروع.

كيف يتم اختيار القاطع المناسب؟

يتم اختياره بناءً على الحمل، والكابل، وتيار القصر، ومستوى الجهد، ونظام الحماية والتنسيق بين القواطع.

هل يمكن تركيب لوحة توزيع خارج المبنى؟

يمكن ذلك عندما يكون التصميم واللوحة ودرجة الحماية وموادها مناسبة للظروف البيئية وموقع التركيب ومتطلبات المشروع.

ما أهمية Testing & Commissioning؟

يساعد الاختبار والتشغيل على التأكد من سلامة التوصيلات وعمل القواطع وأنظمة الحماية والمكونات وفق التصميم قبل دخول النظام مرحلة التشغيل الفعلي.

هل يمكن ربط اللوحات بنظام BMS؟

نعم، يمكن في المشاريع التي تتطلب ذلك ربط بيانات ومؤشرات محددة بأنظمة المراقبة وإدارة المباني، وفق نوع اللوحة وأجهزة القياس ونظام التحكم المستخدم.

هل تختلف لوحات المصانع عن المباني السكنية؟

نعم. المصانع عادةً تحتوي على أحمال ومحركات ومعدات صناعية أكبر وأكثر تعقيدًا، ولذلك قد تحتاج إلى MCC وأنظمة تحكم وحماية وتوزيع مختلفة عن المباني السكنية.

أهمية اختيار لوحات التوزيع الكهربائية في السعودية للمشاريع الحديثة

أصبح اختيار لوحات التوزيع الكهربائية في السعودية من القرارات الهندسية المهمة في جميع أنواع المشاريع، لأن لوحة التوزيع ليست مجرد صندوق يحتوي على مجموعة من القواطع، وإنما هي جزء أساسي من منظومة توزيع الطاقة الكهربائية وحماية المعدات والمستخدمين.

وتختلف لوحات التوزيع الكهربائية في السعودية حسب حجم المبنى وطبيعة الأحمال ومصدر التغذية وموقع تركيب اللوحة. فقد يحتاج المشروع إلى لوحة توزيع رئيسية MDB، ثم لوحات توزيع فرعية SMDB، ثم لوحات توزيع نهائية FDB لتغذية الدوائر والأحمال المختلفة.

ويجب أن يتم اختيار لوحات التوزيع الكهربائية في السعودية بناءً على دراسة الأحمال الكهربائية وليس اعتمادًا على المساحة أو عدد الغرف فقط. وتشمل دراسة الأحمال الإنارة والمقابس والتكييف والمضخات والمصاعد والمحركات والمعدات الكهربائية والأحمال الخاصة بالمشروع.

كما يجب عند تصميم لوحات التوزيع الكهربائية في السعودية دراسة تيار القصر المتوقع، واختيار القواطع ذات قدرة القطع المناسبة، مع تحقيق التنسيق بين القواطع المختلفة حتى يتم فصل الجزء المتأثر بالعطل قدر الإمكان دون التأثير على باقي المبنى.

لوحات التوزيع الكهربائية في السعودية وسلامة المنشآت

تلعب لوحات التوزيع الكهربائية في السعودية دورًا مباشرًا في رفع مستوى السلامة داخل المباني. فالقواطع الكهربائية تعمل على فصل الدوائر عند حدوث حالات مثل زيادة التيار أو تيار القصر، بينما تساعد أنظمة الحماية والتأريض المناسبة على تقليل مخاطر الأعطال الكهربائية.

ويؤكد الدليل الإرشادي السعودي أن لوحات التوزيع والقواطع يجب أن توفر الحماية من الحمل الزائد وتيار دائرة القصر، مع تحقيق التشغيل والصيانة بصورة آمنة. كما يوضح مكونات اللوحات مثل الصندوق المعدني والقضبان الرئيسية وقطب التأريض والمحايد والقاطع الرئيسي والقواطع الفرعية.

ولهذا فإن تنفيذ لوحات التوزيع الكهربائية في السعودية يجب أن يتم بواسطة فريق متخصص قادر على قراءة المخططات الكهربائية وفهم Single Line Diagram وجداول الأحمال والمواصفات الفنية للمشروع.

لوحات التوزيع الكهربائية في السعودية للمباني التجارية

تحتاج المباني التجارية إلى نظام توزيع كهربائي مرن يمكنه التعامل مع مجموعة كبيرة من الأحمال المختلفة.

وتساعد لوحات التوزيع الكهربائية في السعودية في المباني التجارية على تقسيم الأحمال إلى مناطق ودوائر مستقلة، مما يجعل إدارة الطاقة والصيانة أكثر سهولة.

فعلى سبيل المثال يمكن تخصيص لوحات لأحمال الإنارة، ولوحات أخرى للمقابس، ولوحات مستقلة لأنظمة التكييف والمضخات والمصاعد، بالإضافة إلى لوحات خاصة بالطوارئ عند الحاجة.

ويجب أن تتم دراسة لوحات التوزيع الكهربائية في السعودية في المباني التجارية بالتنسيق مع التصميم المعماري والميكانيكي، حتى يتم تحديد أماكن غرف الكهرباء ومسارات الكابلات وأبعاد اللوحات ومساحات الصيانة منذ بداية المشروع.

لوحات التوزيع الكهربائية في السعودية للمصانع

تختلف متطلبات لوحات التوزيع الكهربائية في السعودية داخل المصانع عن المباني السكنية، بسبب وجود محركات ومعدات إنتاج وأحمال صناعية قد تعمل لفترات طويلة.

وقد تشمل المنظومة لوحات MDB وSMDB بالإضافة إلى MCC ولوحات التحكم ولوحات تحسين معامل القدرة حسب طبيعة المصنع.

ويجب أن تراعي لوحات التوزيع الكهربائية في السعودية للمشاريع الصناعية ظروف التشغيل والحرارة والغبار وطبيعة الأحمال ومستويات تيار القصر، بالإضافة إلى سهولة الوصول والصيانة.

كما يجب الاهتمام بعملية اختبار اللوحات قبل التشغيل، وفحص التوصيلات والقواطع ونظام التأريض وأجهزة الحماية، ثم تنفيذ أعمال Testing & Commissioning وفق متطلبات المشروع.

لوحات التوزيع الكهربائية في السعودية والطاقة الاحتياطية

في المشاريع التي تحتاج إلى استمرارية التغذية الكهربائية، يمكن دمج لوحات التوزيع الكهربائية في السعودية مع المولدات وأنظمة ATS وUPS ومصادر الطاقة الاحتياطية.

ويتم تقسيم الأحمال عادةً حسب درجة أهميتها، بحيث تحصل الأحمال الحرجة على مصدر احتياطي مناسب عند انقطاع المصدر الرئيسي.

وهنا تصبح عملية تصميم لوحات التوزيع الكهربائية في السعودية أكثر تعقيدًا، لأنها تحتاج إلى تنسيق بين مصدر الكهرباء الرئيسي والمولد الاحتياطي ولوحات الطوارئ وأنظمة التحكم والحماية.

ويجب فصل أنظمة الطوارئ وفق متطلبات التصميم والكود، مع توفير مصدر احتياطي للأحمال التي تتطلب استمرار التشغيل. وتوضح اشتراطات الكود السعودي أهمية فصل لوحات وتمديدات أنظمة الطوارئ وتوفير مصدر كهرباء احتياطي مناسب حسب طبيعة المنشأة.

كيف تضمن جودة لوحات التوزيع الكهربائية في السعودية؟

لضمان جودة لوحات التوزيع الكهربائية في السعودية يجب مراجعة التصميم والمواصفات قبل التصنيع، ثم فحص اللوحات عند وصولها إلى الموقع، والتأكد من مطابقة المكونات للرسومات المعتمدة.

كما يجب التأكد من:

• جودة القواطع.
• سعة Busbars.
• تنظيم الكابلات.
• وضوح Labels.
• جودة التأريض.
• مناسبة درجة الحماية.
• وجود مساحات للصيانة.
• توافق اللوحة مع الأحمال.
• مناسبة القواطع مع الكابلات.
• تنفيذ الاختبارات المطلوبة.

وفي النهاية، فإن جودة لوحات التوزيع الكهربائية في السعودية تعتمد على سلسلة متكاملة تبدأ من التصميم ودراسة الأحمال، ثم اختيار المكونات والتصنيع والتركيب، وتنتهي بالاختبار والتشغيل والصيانة.

لذلك فإن اختيار شركة متخصصة في لوحات التوزيع الكهربائية في السعودية يمكن أن يساعد أصحاب المشاريع والمطورين والمقاولين على الحصول على نظام كهربائي أكثر أمانًا واعتمادية وقابلية للصيانة والتوسع مستقبلًا.

الخلاصة

تمثل لوحات التوزيع الكهربائية في السعودية عنصرًا أساسيًا في تصميم وتنفيذ الأنظمة الكهربائية للمباني والمنشآت. ولا يعتمد نجاح اللوحة على تصنيعها فقط، وإنما على التكامل بين دراسة الأحمال والتصميم واختيار القواطع والكابلات والحماية والتأريض والتركيب والاختبار والتشغيل.

ويجب اختيار نوع اللوحة، سواء كانت MDB أو SMDB أو FDB أو MCC أو ATS، بناءً على طبيعة المشروع ومتطلبات الأحمال ومستوى الجهد ونظام التغذية والظروف البيئية ومتطلبات السلامة والكود.

كما أن تنفيذ لوحات التوزيع الكهربائية في السعودية بواسطة مقاول متخصص يساعد على تقليل أخطاء التصميم والتركيب، وتحسين التنسيق مع أنظمة MEP، ورفع موثوقية النظام الكهربائي على المدى الطويل.

ومع تطور المشاريع السعودية وزيادة الاعتماد على المباني الذكية وإدارة الطاقة، أصبحت لوحات التوزيع جزءًا من منظومة أكبر تشمل المراقبة والتحكم وتحسين كفاءة استهلاك الطاقة.

لذلك فإن الاستثمار في تصميم وتنفيذ لوحات التوزيع الكهربائية في السعودية وفق أسس هندسية صحيحة ليس مجرد متطلب فني، بل هو عنصر أساسي في سلامة المنشأة واستمرارية تشغيلها وكفاءة أنظمتها الكهربائية.

هل تبحث عن تنفيذ الأعمال الكهربائية ولوحات التوزيع لمشروعك في السعودية؟
تقدم Flow Lines حلولًا متكاملة في الأعمال الكهربائية والكهروميكانيكية، تشمل الإنارة والطاقة والكابلات والتيار الخفيف وأعمال الجهد المتوسط، مع إمكانية التنسيق مع باقي تخصصات MEP حسب نطاق المشروع.

تواصل مع Flow Lines لمشروعك

